4G执法记录仪应急调度指挥平台方案
一、设计背景
当今，电子科技技术发达且成熟，怎么实用运用到公安交通管理去，通过创新科技管理，变革原来传统的管理模式。完善城市公安管理、创新治理方式、完善保障机制等方面，充分利用视频一体化、语言集成、地理信息等技术，探索快速处置、非现场执法新型模式、提高公安队伍的监督管理，实现感知、分析、服务、指挥、监督“五体一位”。提高见警率、管事率。实现信息主导警务、科技强警的目标。
二、设计思路
1、在单位值班室建立应急指挥中心，该中心由显示系统、存储管理系统以及平台软件组成。共增加30台4G执法记录仪(一大队20台、三大队10台)，通过运营商4G网络连接至指挥平台。构建可视化指挥调度平台，对执法人员在外的执法过程进行实时全程监控、定位、对讲，并能根据执法过程中出现突发情况进行及时调度处理，能够更高效的协调，让指挥调度的过程变得更加智慧方便。
2、新旧兼容，新增4G执法记录仪与原有的采集工作站及平台兼容对接，数据采集及管理保持现状。方案总体设计
三、系统组成

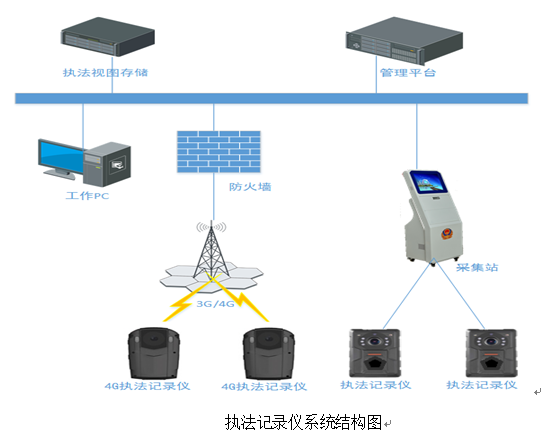

1、4G执法记录仪
执法人员可以携带4G执法记录仪进行现场执法的音视频资料采集，在指挥中心部署可视化管理平台，通过运营商VPDN专网传输可以实现远程现场音视频实时预览，配合电子地图及卫星定位功能，支持执法记录仪终端在地图上展现其GPS实时移动轨迹和历史移动轨迹等功能。
当执法人员返回单位后，可以将4G执法记录仪存储记录的音视图资料，通过USB连接，将4G执法记录仪音视图资料自动导入到采集工作站，进行集中储存、编辑、管理。
1）现场摄录
通过佩戴执法记录仪，记录执法的现场音视频和照片。应用专业GIS防抖技术，动态效果清晰流畅；佩戴摄录时便于固定，并可根据摄录对象位置进行调节。
2）实时传输
通过运营商提供的4G网络，将执法记录仪所拍摄的音视频及定位信息实时传输到指挥中心，便于指挥中心紧急状态下灵活调度。
3）卫星定位
可实时获取位置信息，在摄像或拍照的同时，把所处位置的经纬度信息记录在每一帧的视频或照片中，让每个文件都有了准确的位置信息，并自动生成移动轨迹记录，以便查询。
4）红外夜视
具备低照度下摄录功能，能在一定范围内能看清当事人面部特征。自动检测画面亮度，通过算法自适应调节红外灯亮度以及画面亮度，从而达到抑制近处物体过爆，同时保证背景区域亮度的效果。
5）数据存储
执法记录仪具备本地视音频存储功能，并可通过字符叠加的形式对文件进行编号存储；存储的文件包括视音频、日志、图片、录音等。具备自动分段切割、存储视音频文件的功能。
6）资料查看
执法人员可对拍摄的音视频资料和照片进行现场回放和查看。
7）防篡改
摄录的音视频同步叠加ID和时间水印，防篡改。执法人员无法在执法记录仪终端上删除、篡改已拍摄的音视频资料和照片。

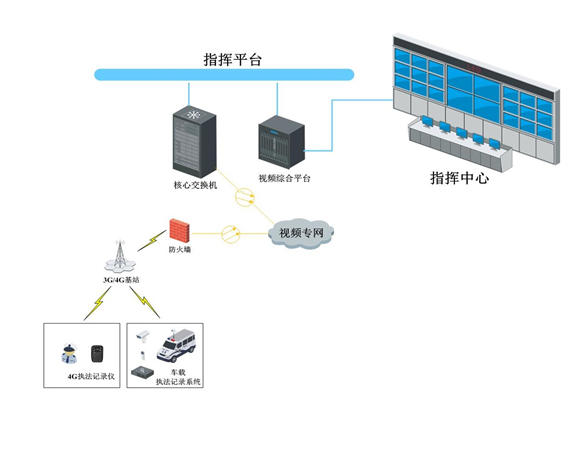

2、指挥平台

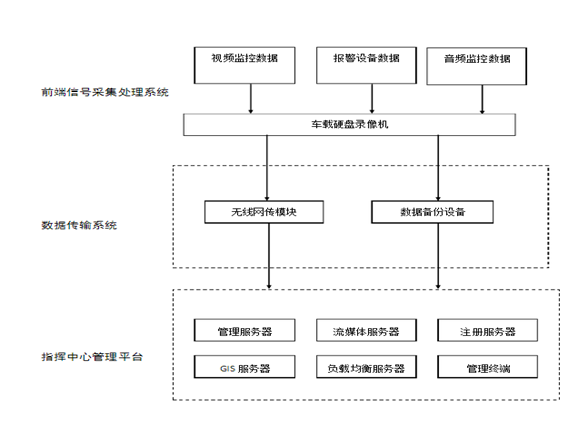

指挥平台主要包括三部分：前端信号采集处理系统、数据传输系统、指挥中心数据管理系统。
1）系统组成
指挥管理平台主要包括：前端视频采集、通信传输、服务器中心控制端、移动终端、实现方法架构图

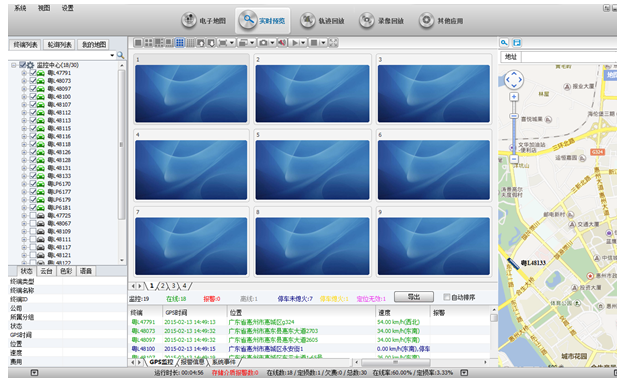

2）系统界面：
操作人员选择4G执法记录仪查看实时视频、录像、历史行动轨迹。

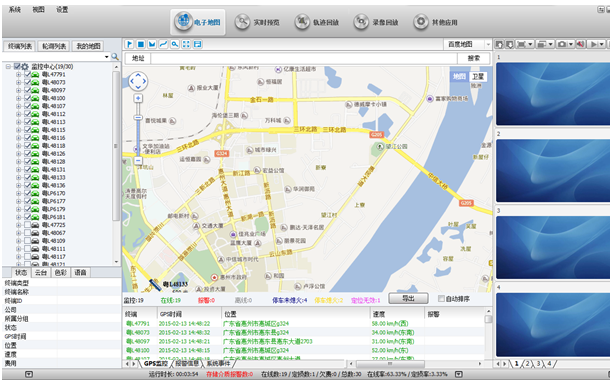

3）电子地图
利用先进的定位系统北斗卫星进行精确定位，误差为10米，电子地图实时定位显示携带4G执法记录仪人员及4G车载警用车位置，同时显示实时位置的视频。
指挥管理平台要求使用维护方便、设备先进、操作简单可靠、易于扩充、且具有联网远程监控功能；能完全满足对图像质量、线路传输、图像处理、信号控制、用户控制等方面的要求。
后台管理：支持用户权限管理，不同权限用户有不同的操作权限，满足统一管理的需求。对前端摄像头、后端各种服务器进行集中配置管理、实现对系统的集中和分散管理、提供完善的日志管理。
本地视频监控：用户可通过客户端查看4G执法记录仪和4G车载取证系统硬盘录像机MDVR上的音视图资料。
GPS位置定位：查看执法人员及执法车辆位置信息，将在地图上显示执法人员及执法车辆、执法人员的位置、行踪状态、警号、报警情况等。
报警联动功能：在监控点上安装一些报警装置，当发生报警的时候，启动报警录像，并提升报警信息。
移动车上的报警类型有：紧急按钮报警，视频无信号报警，非法开门报警，硬盘错误报警，超速/低速报警，移动侦测报警，停车时间过长报警，温度报警，GPS信号丢失报警，进入电子围栏报警，出电子围栏报警，电子围栏内超速报警，电子围栏内低速报警，电子围栏内停车报警，电子围栏外超速报警，电子围栏外低速报警，电子围栏外停车报警，刹车报警，左转报警，右转报警，前门报警，后门报警。
轨迹回放：回放执法人员和车辆的行踪轨迹。
电子围栏：设置执法人员和车辆围栏报警功能。
语音对讲：中心和执法人员和车辆司机进行双向对接、点对点对讲，集群对讲，控制中心对所有执法人员和车辆进行广播。
4G流量统计：用户可以预先设置好4G流量计划，比如限制日流量、月流量，也可以从流量统计上查看流量的使用情况。
图像清晰：远程在线视频流畅。采用自主研发的图像压缩算法及图像传输方式，图像传输帧率范围 1-25 帧/秒；每小时录像的文件大小仅为10-100M
用户体验良好：软件用户体验良好、使用简单、维护简单
丰富报表：提供日/月/季记录仪车载取证系统上线方位时间、离线方位时间记录，利于出警离岗时长统计、导出打印
4G执法记录仪及4G车载取证系统采用H.264数字视频编码技术，将多媒体视频技术、计算机网络技术、工业控制技术有机地结合起来。网络适用性和互通性强，可实现远程视频存储。另外该系统不但操作界面友好，简单、直观，而且兼容性好、扩张性强。
系统由终端、无线传输、监控中心三大模块组成。
6）无线传输
无线网络4G网络、WIFI网络两种。
4G网络带宽较高，传输效果好，但目前国内3大运营商4G信号覆盖范围有限，且费用比较高。
WIFI网络由使用方自建，具有带宽高，费用低的优点，但目前覆盖范围通常非常小，高速移动传输效果差。
7）监控中心
监控中心由显示系统、存储系统以及平台软件组成。
显示系统：主要显示实时视频预览，报警图像，电子地图和日常管理操作。
存储系统：主要完成视频的下载存储，报警抓拍的图片存储等功能；
平台软件：整个系统的核心，在平台上会完成整个系统功能的呈现和操作。
